Pile lithium 3,6 volts : guide complet des références ER, chimie et applications

Temps de lecture : 12 minutes

Pile lithium 3,6 V : de quelle chimie parle-t-on vraiment ?

La mention « pile lithium 3,6 volts » désigne dans la quasi-totalité des cas une pile primaire au chlorure de thionyle de lithium, abrégée en Li-SOCl2. Cette technologie se distingue immédiatement des piles lithium 3 volts que l’on trouve dans le commerce grand public.

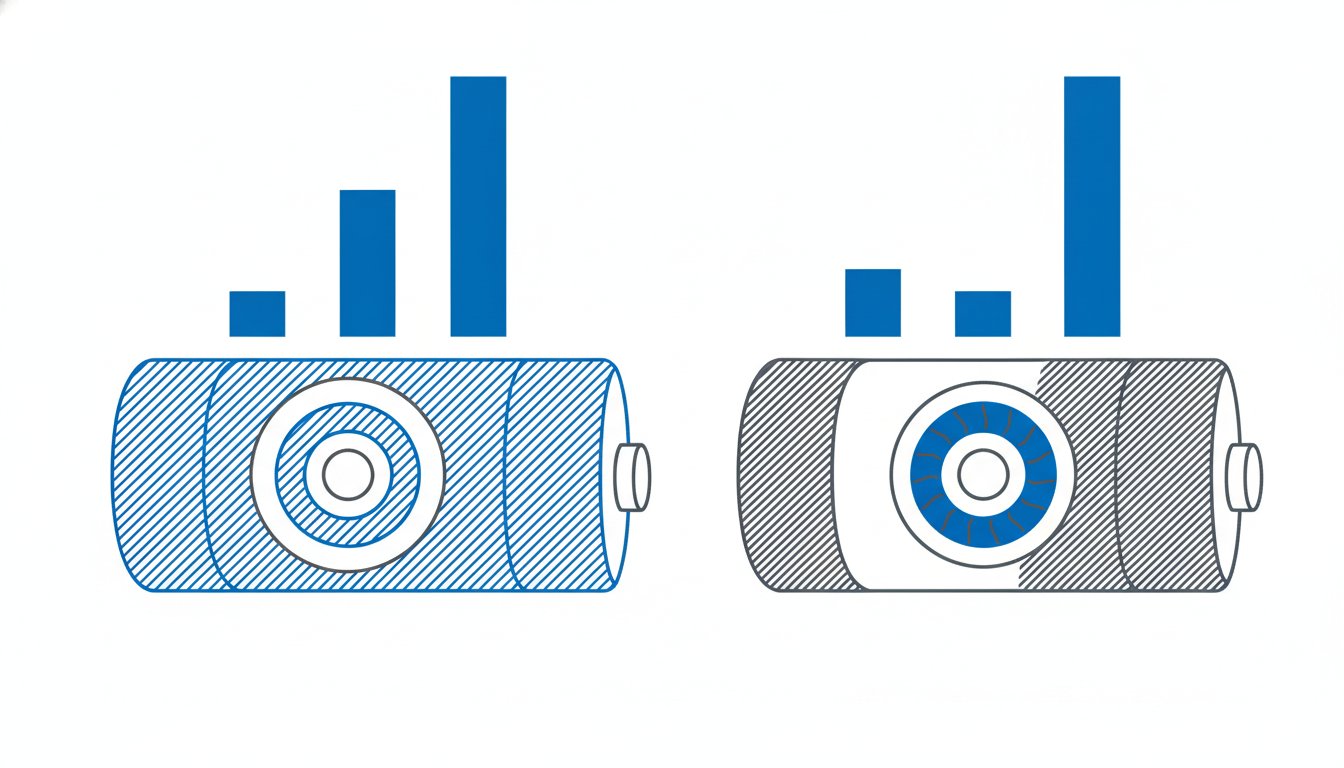

Trois familles de piles « lithium » coexistent et sont régulièrement confondues. La première, le lithium-manganèse (Li-MnO2), donne les célèbres CR2032, CR123A et CR2 à 3 volts nominaux. La deuxième, le chlorure de thionyle (Li-SOCl2), monte à 3,6 V grâce à un électrolyte liquide très énergétique. La troisième, le lithium-ion rechargeable, affiche 3,6 ou 3,7 V mais avec un fonctionnement totalement différent.

En pratique, quand on a testé les deux chimies côte à côte, la différence est nette : une pile Li-SOCl2 maintient une tension presque plate sur 90 % de sa décharge, là où une CR123A voit sa tension chuter progressivement. C’est ce comportement qui permet d’alimenter un capteur pendant 15 ans sans recalibrage.

Pourquoi 3,6 V et pas 3,7 ou 3 V ?

La tension est dictée par le couple chimique anode/cathode. Le lithium métallique pur fournit le potentiel négatif, tandis que le chlorure de thionyle joue le rôle de cathode liquide. Cette combinaison donne 3,67 V à vide, arrondi à 3,6 V sur les fiches techniques.

À titre de comparaison, le couple lithium/dioxyde de manganèse plafonne à 3,0 V, et le couple lithium/disulfure de fer (Li-FeS2 des piles Energizer Ultimate Lithium) atteint 1,5 V pour rester compatible avec les appareils alcalins.

Cette pile est-elle vraiment la bonne pour votre appareil ?

Avant toute commande, un diagnostic rapide évite la mauvaise référence. La pile lithium 3,6 V n’est pas un remplacement universel et ne convient qu’à certains usages bien identifiés.

Cas 1 — Vous remplacez une pile portant déjà la mention « ER » ou « LS »

Si l’ancienne pile porte une référence du type ER14505, LS14500 ou TL-5903, vous êtes au bon endroit. La compatibilité est totale entre les fabricants pour un même code dimensionnel, à condition de respecter la tension et le format.

Cas 2 — Votre appareil indique « lithium 3,6 V » sur l’étiquette du compartiment

C’est notamment le cas des compteurs Linky, Gazpar, des détecteurs de fumée 10 ans hors prise secteur, ou de certains modules de communication M-Bus. Vérifiez le format avec un pied à coulisse avant d’acheter.

Cas 3 — Vous hésitez avec une pile lithium 3 V ou un accu rechargeable

Là, attention : on observe souvent cette erreur chez les utilisateurs qui pensent qu’une CR123A « lithium 3 V » est interchangeable avec une pile lithium 3,6 V. Les 0,6 V d’écart suffisent à empêcher le démarrage d’un compteur ou, à l’inverse, à griller l’électronique d’un appareil prévu pour 3 V.

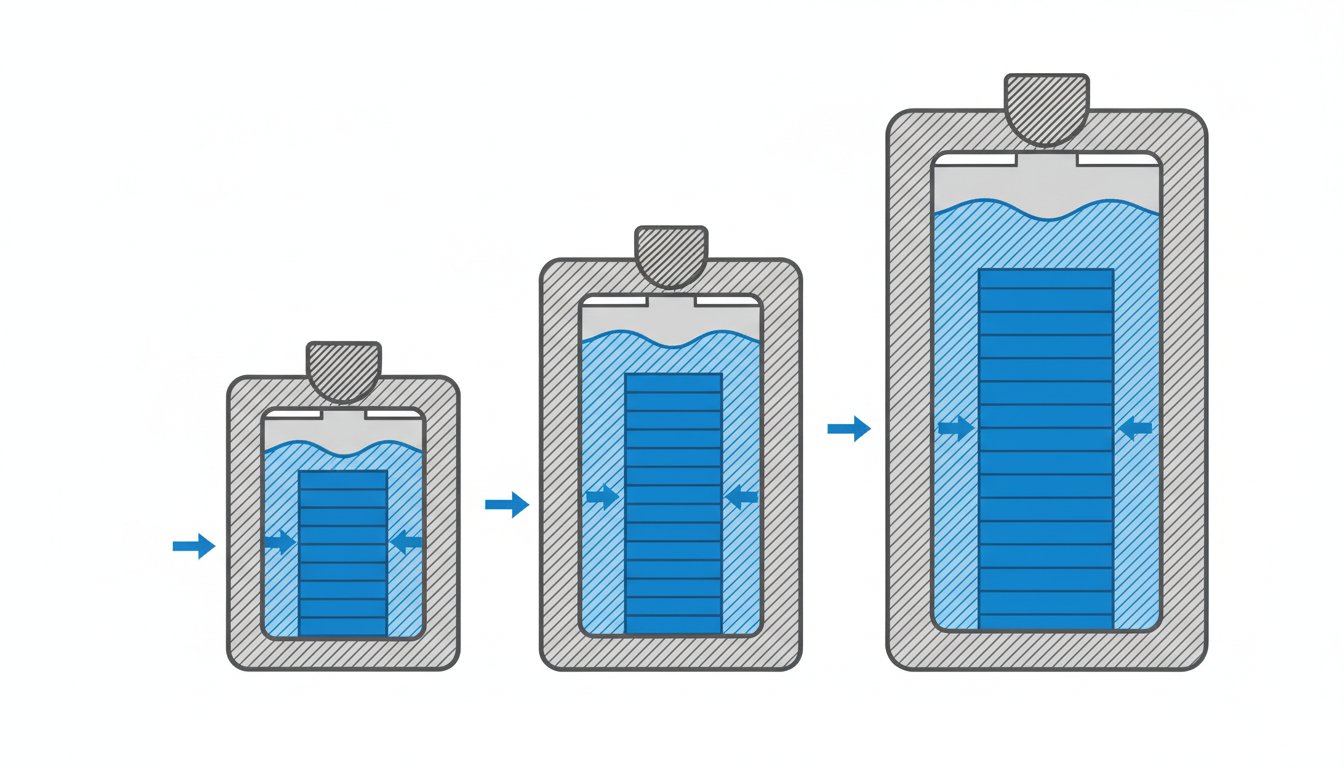

Le tableau complet des références ER en 3,6 volts

La nomenclature ER suit la norme IEC 60086. Le code à cinq chiffres encode systématiquement le diamètre et la hauteur du boîtier en dixièmes de millimètres. ER14505 signifie ainsi 14,5 mm de diamètre et 50,5 mm de hauteur — soit le format AA classique.

Le tableau ci-dessous regroupe les huit références couramment proposées sur le marché professionnel, avec leurs équivalents Saft (série LS) et Tadiran (série TL).

D’autres fabricants — EVE Battery, Xeno, Fanso, GP Industrial Batteries — utilisent les mêmes codes IEC ER. La fiche technique Saft de la série LS reste la référence sur le marché européen pour les caractéristiques détaillées des piles bobinées.

Caractéristiques techniques : tension, capacité, autodécharge

Au-delà des dimensions, quatre paramètres déterminent le choix d’une pile lithium 3,6 V : la tension nominale, la capacité utile, le courant de décharge admissible et le profil d’autodécharge.

Tension nominale et tension utile

La tension nominale officielle est de 3,6 V, mais une cellule neuve à vide mesure 3,67 V. Sous charge légère (quelques microampères, cas typique d’un compteur Linky), elle reste au-dessus de 3,5 V pendant plus de 90 % de la décharge. C’est cette stabilité qui justifie son usage en métrologie embarquée.

Capacité utile selon la chimie bobinée ou « bobbin »

Deux constructions internes coexistent. La construction bobinée (bobbin), à privilégier pour les très faibles courants, maximise la capacité énergétique. La construction spiralée (spiral wound) autorise des pics de courant plus élevés, au prix d’une capacité inférieure.

Une ER14505 bobinée atteint 2 400 mAh, alors qu’une ER14505M spiralée plafonne à 1 800 mAh mais accepte des pulses de 1,5 A. Sur le terrain, on constate souvent que le choix entre les deux dépend de la fonction radio de l’appareil : un envoi LoRa ou Sigfox tire un pic de courant qu’une cellule bobinée seule ne peut pas fournir.

Autodécharge ultra-faible

L’autodécharge d’une pile Li-SOCl2 est typiquement inférieure à 1 % par an à 20 °C. À titre comparatif, une pile alcaline perd 2 à 3 % par an, et une NiMH non LSD perd jusqu’à 30 % par mois. Cette caractéristique permet aux fabricants d’annoncer 10 à 20 ans de durée de vie en service.

Plage de température étendue

Les cellules Li-SOCl2 fonctionnent de -55 °C à +85 °C selon les modèles. C’est la seule chimie portable utilisable sans préchauffage dans l’aéronautique, le forage pétrolier ou les stations météo polaires.

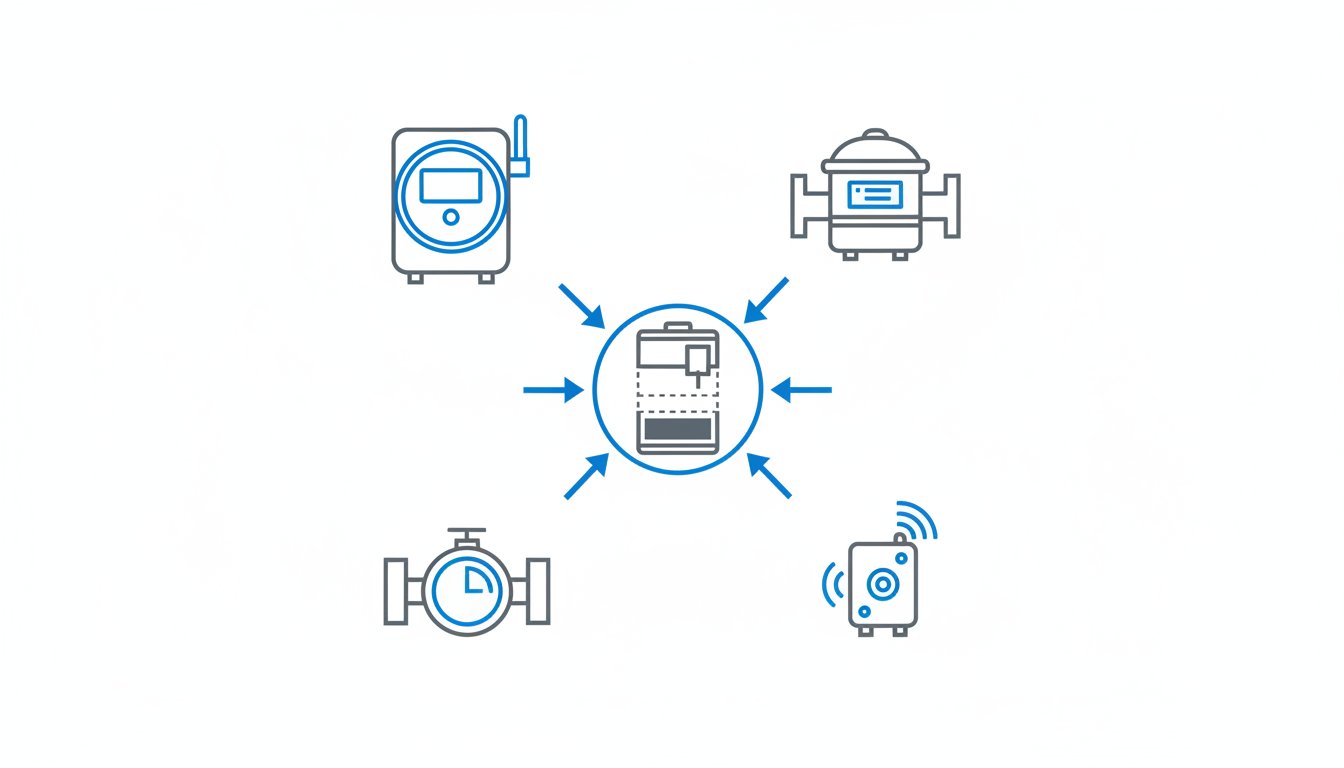

Applications principales : compteurs, IoT et détecteurs

Les piles lithium 3,6 V ne se trouvent pas en grande surface car elles répondent à des besoins très spécifiques. Voici les usages dominants en France.

Compteurs Linky, Gazpar et d’eau

Le compteur communicant Linky d’Enedis intègre une pile lithium 3,6 V de sauvegarde pour conserver l’index en cas de coupure prolongée. Le compteur Gazpar de GRDF, plus exigeant car non raccordé au secteur, embarque généralement une ER26500 ou une combinaison de plusieurs cellules pour tenir 20 ans en autonomie totale.

Détecteurs de fumée scellés 10 ans

La norme NF EN 14604 impose une autonomie minimale de 10 ans sans intervention. Les détecteurs scellés respectent ce cahier des charges grâce à une pile Li-SOCl2 intégrée. Pour les détecteurs à pile remplaçable, en revanche, la pile lithium 9V au format PP3 reste plus courante — un point que nous détaillons dans notre guide complet de la pile 9V.

Capteurs IoT, LoRaWAN et Sigfox

Les passerelles agricoles, les compteurs d’eau urbains et les trackers d’asset GPS s’appuient majoritairement sur des ER18505 ou ER34615. Le pic de courant à l’émission radio est typiquement géré par un condensateur hybride (HLC) couplé à la cellule.

Mémoire de secours et horloges temps réel

Les automates industriels Siemens, Schneider ou Omron utilisent des ER14250 en format soudable pour maintenir la RAM en cas de coupure secteur. Ce que beaucoup ignorent, c’est que cette pile peut tenir 10 ans dans cet usage à très faible courant, mais qu’elle se décharge en quelques semaines si l’automate la sollicite par erreur lors d’un cycle de test.

Alternatives et équivalences possibles

Aucune pile grand public ne remplace une lithium 3,6 V à l’identique. Toutefois, plusieurs solutions techniques permettent d’arbitrer selon l’usage.

Pile lithium 3 V (CR123A, CR2)

À ne JAMAIS substituer dans un appareil prévu pour 3,6 V : l’écart de 0,6 V suffit à empêcher le démarrage de la plupart des microcontrôleurs basse consommation. La CR123A reste pertinente pour les alarmes sans fil grand public, comme expliqué dans notre guide dédié à la pile CR123A pour alarme.

Accu lithium-ion 18650 (rechargeable, 3,7 V nominal)

Tension proche (3,6 à 3,7 V), mais autodécharge bien plus élevée (2 à 3 % par mois) et durée de vie limitée à 5-7 ans même sans cyclage. Il n’est utilisé en remplacement direct que dans des montages bricolés non garantis — ce qui sort du cadre de l’utilisation normalisée.

Pack 3 piles AA alcalines (4,5 V) ou 2 lithium AA (3 V)

Solution de dépannage pour les compartiments accessibles, jamais pour les compteurs scellés. La tension instable et l’autodécharge rendent cette substitution non viable au-delà de quelques mois.

Pile lithium 3,6 V rechargeable (LiFePO4 14500)

Variante rechargeable existante (3,2 V nominal en LiFePO4, parfois vendue comme « 3,6 V »), à réserver aux applications avec circuit de charge dédié. Pour comprendre les compromis du rechargeable lithium, consultez aussi notre guide complet sur la pile rechargeable USB.

Sécurité, passivation et transport

La chimie Li-SOCl2 est puissante mais réglementée. Trois points méritent une attention particulière.

Le phénomène de passivation

Au repos, une fine couche de chlorure de lithium (LiCl) se forme à la surface de l’anode. Cette passivation est une protection contre l’autodécharge, mais elle provoque une chute de tension momentanée lors de la première mise en charge.

Dans les retours qu’on recueille, le problème vient presque toujours d’une pile stockée plus de 2 ans et installée sur un capteur sans phase de dépassivation. La tension chute brièvement sous 3 V, le microcontrôleur reset, et l’utilisateur conclut à tort à une pile défectueuse.

Précautions de manipulation

• Ne jamais court-circuiter une pile lithium 3,6 V : le courant de défaut peut dépasser 5 A et provoquer un emballement thermique.
• Ne pas chauffer au-delà de 100 °C ni la souder directement (utiliser les versions avec pattes pré-soudées).
• Ne jamais recharger une pile portant la mention ER ou LS : ce sont des piles primaires.
• Ne pas démonter : l’électrolyte au chlorure de thionyle est corrosif et toxique au contact de l’humidité.

Transport aérien réglementé

Les piles Li-SOCl2 contiennent du lithium métal et sont classées UN 3090 (transport seul) ou UN 3091 (intégrées à un appareil). L’envoi par voie aérienne suit l’instruction d’emballage IATA 968-970, ce qui complique les expéditions internationales et explique en partie le surcoût par rapport aux piles alcalines.

Recyclage

En France, ces piles sont collectées par Corepile, l’éco-organisme agréé pour les piles et accumulateurs portables. Elles ne se jettent jamais avec les ordures ménagères : leur boîtier acier et leur teneur en lithium métal nécessitent un traitement spécifique en filière dédiée.

🆘 Problèmes fréquents et solutions

Ma pile lithium 3,6 V neuve affiche moins de 3 V au multimètre

Cause probable : passivation. Branchez la pile sur une résistance de 100 Ω pendant 30 secondes à 2 minutes, puis remesurez à vide. La tension doit remonter au-dessus de 3,6 V. Si elle reste sous 3,0 V après cette dépassivation, la pile est défectueuse ou périmée.

Le compteur (ou capteur) s’éteint quelques mois après le changement de pile

Soit la pile n’est pas une vraie Li-SOCl2 (contrefaçon de plus en plus fréquente sur les marketplaces), soit le format n’était pas adapté au profil de courant. Une ER14505 bobinée placée dans un appareil avec radio LoRa tiendra rarement plus de 18 mois — il fallait une ER14505M spiralée ou une cellule plus grande.

J’ai installé une CR123A à la place d’une pile lithium 3,6 V, ça ne fonctionne pas

C’est attendu. La CR123A délivre 3 V, ce qui est insuffisant pour la plupart des compteurs et capteurs prévus pour 3,6 V. Ce cas de figure est très courant — la confusion entre piles « lithium 3 V » et « lithium 3,6 V » coûte souvent un deuxième achat inutile. Repérez toujours la mention exacte sur l’ancienne pile avant de commander.

Ma pile lithium 3,6 V chauffe en fonctionnement

Un léger échauffement (quelques degrés au-dessus de l’ambiance) est normal lors d’un pic de courant. Une chauffe franche (boîtier brûlant) signale un court-circuit ou une fuite et impose la mise hors service immédiate dans un récipient ignifugé, hors d’atteinte, en attendant le dépôt en point de collecte.

Comment savoir s’il s’agit d’un ER ou d’un LS ?

Les deux désignent la même chimie Li-SOCl2 — ER est le code IEC (normalisé), LS est le code commercial Saft. Une ER14505 et une LS14500 sont strictement interchangeables, mêmes dimensions, même chimie.
